Επισκόπηση προϊόντος

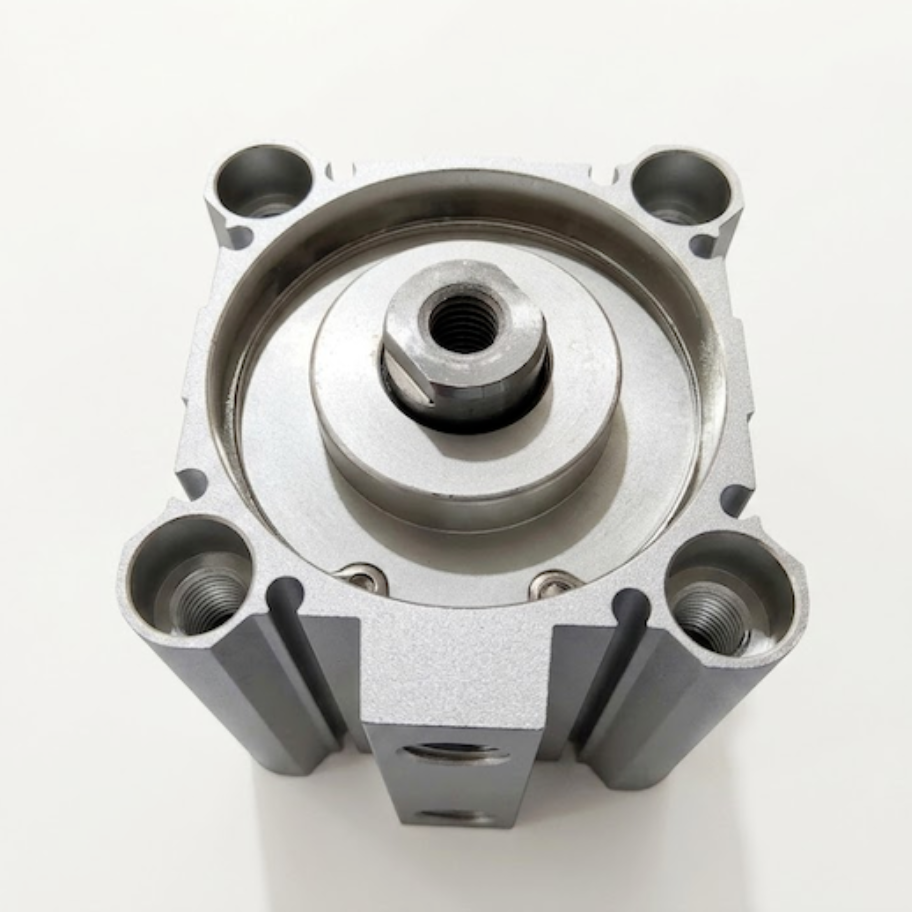

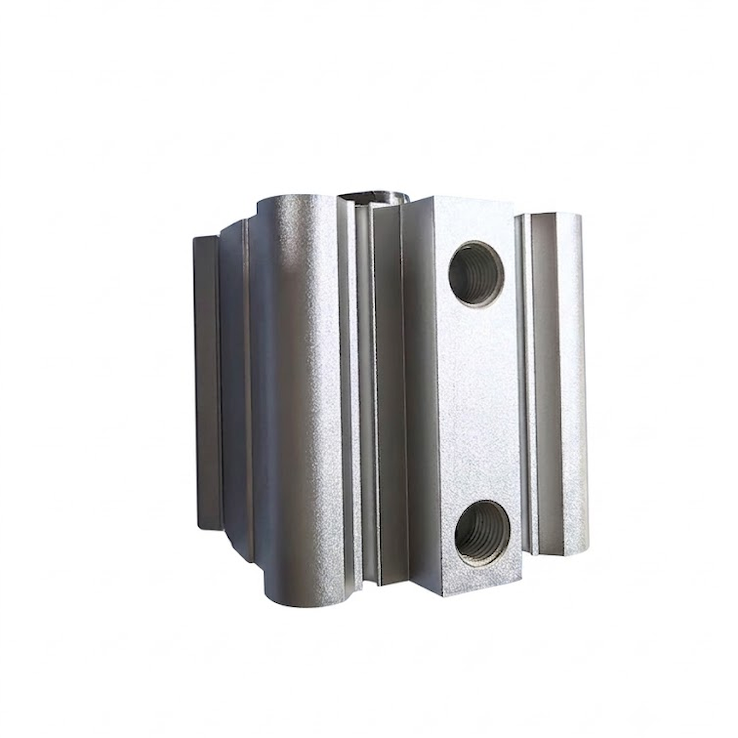

ΟΣειρά PRIUS CQ2WBείναι ένας συμπαγής πνευματικός κύλινδρος υψηλής απόδοσης, εξοικονόμησης χώρου που διαθέτει ένα χαρακτηριστικόδιπλή ράβδοςκαιδιπλής ενέργειαςδιαμόρφωση. Σχεδιασμένη ακριβώς για σύγχρονο βιομηχανικό αυτοματισμό, αυτή η σειρά προσφέρει ίση δύναμη και ταχύτητα και προς τις δύο κατευθύνσεις, ενώ εξασφαλίζει εξαιρετική ακρίβεια μη περιστροφής και αντοχή σε πλευρικά φορτία.

Με μια ολοκληρωμένη σειρά μεγεθών οπών απόΦ12mm έως Φ100mm, η σειρά CQ2WB είναι η ιδανική επιλογή εναλλαξιμότητας για γραμμές παραγωγής συσκευασιών με περιορισμένο αποτύπωμα, ημιαγωγών και μπαταριών ιόντων λιθίου σε όλο τον κόσμο.

• Τύπος προϊόντος:Συμπαγής πνευματικός κύλινδρος λεπτού τύπου

• Λειτουργία δράσης:Διπλής δράσης (Air Extend & Air Retract)

• Διαμόρφωση άξονα:Διπλή ράβδος (διπλοί άξονες εξόδου)

• Μεγέθη οπών (mm):12, 16, 20, 25, 32, 40, 50, 63, 80, 100

Τεχνικές προδιαγραφές & Standard Stroke Matrix

Βασικά Πλεονεκτήματα Προϊόντος

1. Ισορροπημένη Γραμμική Δύναμη & Εξισορροπημένη Ταχύτητα

Σε αντίθεση με τους κυλίνδρους με μία ράβδο όπου η πλευρά της ράβδου έχει μικρότερη επιφάνεια στο έμβολο, ο σχεδιασμός της διπλής ράβδου παρέχει πανομοιότυπες επιφάνειες και στις δύο πλευρές. Αυτό εγγυάται ότι η δύναμη επέκτασης/ταχύτητα και η δύναμη/ταχύτητα ανάσυρσης παραμένουν απόλυτα συμμετρικές.

2. Υψηλή μη περιστρεφόμενη ακρίβεια & αντίσταση πλευρικού φορτίου

Ο μηχανισμός διπλής ράβδου κατανέμει εγγενώς τις ροπές κάμψης ομοιόμορφα. Αυτό το δομικό πλεονέκτημα δίνει στη σειρά CQ2WB εξαιρετική αντοχή στην πλευρική παραμόρφωση και τη στρεπτική καταπόνηση, καθιστώντας την ανώτερη για χειρισμό υλικού με βαρύ πλευρικό φορτίο.

3. Space-Efficient Profile

Το κοντό, λεπτό μπλοκ κυλίνδρων επιτρέπει την απρόσκοπτη ενσωμάτωση σε συμπαγείς ρομποτικές λαβές, ιατρικές συσκευές και περιβλήματα μηχανημάτων όπου δεν μπορούν να χωρέσουν οι τυπικοί κύλινδροι συνδετήρων.

Βιομηχανικές Εφαρμογές

Οι συμπαγείς πνευματικοί κύλινδροι της σειράς PRIUS CQ2WB βασίζονται σε μεγάλο βαθμό σε πολλούς τομείς έξυπνης κατασκευής:

• Κατασκευή μπαταριών ιόντων λιθίου:Μονάδες σύσφιξης και τοποθέτησης υψηλής συχνότητας κατά τη συναρμολόγηση και τη στοίβαξη κυψελών.

• Συναρμολόγηση ημιαγωγών & ηλεκτρονικών:Μηχανισμοί επιλογής και τοποθέτησης εξαρτημάτων ακριβείας που απαιτούν ελάχιστους κινητικούς κραδασμούς.

• Αυτοματοποιημένες βάσεις επιθεώρησης:Ευθυγράμμιση των ανιχνευτών δοκιμών με ακρίβεια στα εξαρτήματα στόχου χωρίς μηχανική οπισθοδρόμηση.

• Μηχανήματα συσκευασίας και ετικετών:Πύλες διαλογής πολλαπλών θέσεων και ωθητές μικρής διαδρομής.

Τεχνικές Συχνές Ερωτήσεις

Ε1: Ποιες είναι οι διαφορές μεταξύ CQ2WB και CDQ2WB;

ΕΝΑ:ΟCQ2WBείναι η στάνταρ έκδοση χωρίς ενσωματωμένο μαγνητικό δακτύλιο στο έμβολο, προσφέροντας ελαφρώς μικρότερο βάρος. ΟCDQ2WBδιαθέτει ενσωματωμένο μαγνήτη μέσα στο σώμα του εμβόλου, που επιτρέπει στους προγραμματιστές να τοποθετούν εξωτερικούς αυτόματους διακόπτες (όπως μαγνητικούς αισθητήρες εγγύτητας) στις αυλακώσεις του αμαξώματος (Ζκωδικός) για την παρακολούθηση των ορίων εγκεφαλικού επεισοδίου.

Ε2: Αυτή η σειρά κυλίνδρων απαιτεί συνεχή λίπανση λαδιού;

ΕΝΑ:Όχι. Κάθε συμπαγής κύλινδρος PRIUS προλιπαίνεται με ένα premium, ανθεκτικό στη φθορά συνθετικό γράσο κατά την εργοστασιακή συναρμολόγηση. Μπορεί να λειτουργήσει με ασφάλεια και αποτελεσματικότητα σε στεγνό, μη λιπασμένο πεπιεσμένο αέρα, μειώνοντας σημαντικά τα έξοδα συντήρησης.

Ε3: Είναι διαθέσιμα νήματα αερολιμένων NPT ή G (BSP) για διεθνή ανάπτυξη;

ΕΝΑ:Ναί. Ενώ τα νήματα Rc κατασκευάζονται ως στάνταρ για μεγέθη οπών μεσαίου έως μεγάλου, μπορούμε να παρέχουμεΝήματα G (TF)καιΝήματα NPT (TN)να συμμορφώνεται με τα περιφερειακά πρότυπα τοποθέτησης σωλήνων κατόπιν ειδικού μηχανικού αιτήματος.

Πρότυπα Ποιότητας & Τεχνική Εμπιστοσύνη

• Εναλλάξιμα εξαρτημάτων:Ταιριάζει πλήρως στις διεθνείς τυποποιημένες διαστάσεις για συμπαγείς λεπτούς κυλίνδρους.

• 100% επιθεωρήσεις πριν από την αποστολή:Κάθε μονάδα περνά υποχρεωτικά δοκιμές διατήρησης πίεσης εργοστασίου, ακεραιότητας στεγανοποίησης και διαρροής χαμηλής πίεσης.

• Τεχνικός Συντάκτης:Έγγραφο που συντάχθηκε και πιστοποιήθηκε από την PRIUS Pneumatic Engineering Group.

• Υποστήριξη 3D CAD:Για.ΒΗΜΑή.IGSδημιουργία μοντέλου, στείλτε email στο τμήμα μηχανικής μας με την οριστική συμβολοσειρά διαμόρφωσης του μοντέλου σας.
