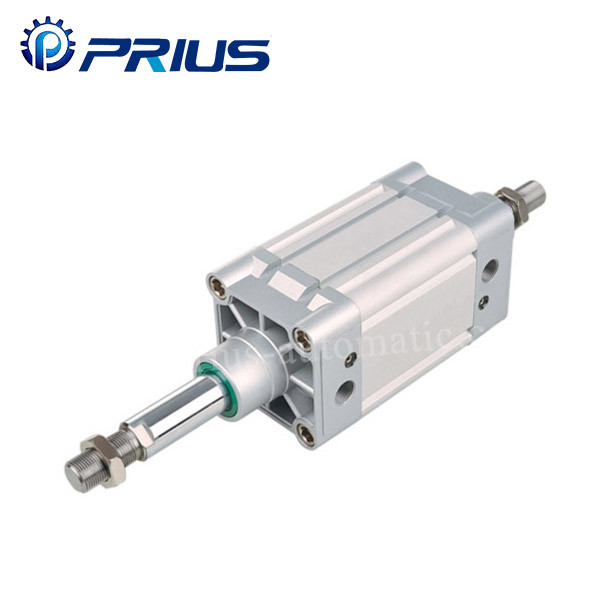

DNC Mickey Bore Πνευματικός αεραγωγός κυλίνδρος διπλής δράσης με τρύπα 32 - 125mm
ISO15552 πρότυπο τετράγωνο DNC διπλής δράσης Πνευματικό κύλινδρο αέρα Μέγεθος τρύπησης 32mm-125mm π.χ. DNC40-50-PPV-A με μαγνήτη και ρυθμιζόμενο αέρας buffer Festo crossover
Γρήγορη λεπτομέρεια:
* Πρότυπο ISO 6431/ISO15552 VDMA 24562 Πνευματική φιάλη αέρα
* Με τρύπα στον κύλινδρο για την τοποθέτηση αισθητήρων, αριθμός μοντέλου αισθητήρα CS1-M
* Με μαγνήτη και ρυθμιζόμενο ατμοσφαιρικό αποσβεστήρα
* Τετράγωνο βαρέλι πρότυπο, οικονομικό βαρέλι Mickey Mouse διαθέσιμο
* Ράβδος έμβολο # 45 ((ASTM-1045) χρωματισμένο χάλυβα,Ατσάλι ατσάλι (SS304)
* Με αυτολύσιμο ρουλέν, χωρίς λιπαντικά
* Μέγεθος τρύπησης 32mm,40mm,50mm,63mm,80mm,100mm,125mm
* Διαθέσιμα κιτ κυλίνδρων, κιτ επισκευής και αξεσουάρ
* μακρά διάρκεια ζωής άνω των 5000 χλμ.
Κωδικός παραγγελίας
DNC - 63 x 50 -25 一 S - LB - FK - MT
|
Μαγνητικός κωδικός |
|
Τύπος ενσωμάτωσης της άκρης της ράβδου
Άδειο: Βασικός τύπος Εφοδιασμός Υ.υ προσαρμογή FH:Εγκατάσταση ρουλεμάν FK:Κατασκευή επιπλέων υλικών
Αισθητήρας
Εναλλακτής μαγνητισμού XYC-31R
|
|
|
Καθορισμένος τύπος
Άδειο: Βασικός τύπος LB:Πρόσωπος και πίσω σταθερός τύπος FA:Καθορισμένος τύπος εμπρόσθιας κάλυψης (τύπος εμπρόσθιας φλάντζας) FB:Καθορισμένος τύπος πίσω κάλυψης (τύπος πίσω φλάντζης) CA:Καθορισμένος τύπος πίσω κάλυψης (Μιακοί σκουλαρίκια) CB:Καθορισμένος τύπος πίσω κάλυψης (Δύο σκουλαρίκια) SDB:Καθορισμένος τύπος πίσω κάλυψης TC:Τύπος κεντρικού κροταμιού |
|||
| Τύπος σωλήνα |
Χωρίς μαγνήτη
|
||
|
Κενό: Τετράγωνος τύπος Τ:Τύπος ράβδου δέσμης M:Τύπος Mickey Mouse |
|||
|
Προσαρμόστε το Στόρκ. |
|||
|
2525mm. 5050 χιλιοστά 7575 χιλιοστά |
|||
| Κωδικός σειράς | |||
|
DNC:ISO15552 Τύπος διπλής δράσης DNCD:ISO15552 Τυποποιημένος διπλός άξονας, Διπλή δράση DNCJ:ISO15552 Διπλός άξονας με Ρυθμίσιμη στροφή |
|||
Προδιαγραφή
| Διάτρηση (mm) | 32 | 40 | 50 | 63 | 80 | 100 | 125 |
| Παράδειγμα κίνησης | Διπλή δράση | ||||||
| Εργασιακό μέσο | Αέρος που έχει κατεστραφθεί | ||||||
| Πίεση συμπίεσης | 1.5MPa | ||||||
| Μέγιστη πίεση λειτουργίας | 1.0MPa | ||||||
| Ελάχιστη πίεση λειτουργίας | 0.1MPa | ||||||
| Κωδικά | Αεροασφαλιστής (Συμβατικό) | ||||||
| Θερμοκρασία κατάστασης | (5) ~ 70°C | ||||||
| Ταχύτητα λειτουργίας | 50~800mm/s | ||||||
| Μέγεθος θύρας | G1/8′′ | G1/4′′ | G3/8" | G1/2" | |||
Εγκεφαλικό
| Βαρετό | Τυποποιημένο χτύπημα | Δοκιμαστικό χτύπημα | Περιοχή Stoke |
| 32 | 25 50 80 100 125 160 200 250 320 400 500 | 20 | 10~2000 |
| 40 | |||
| 50 | 22 | ||
| 63 | |||
| 80 | 32 | ||
| 100 | |||
| 125 | 35 |
Εσωτερική δομή
Μέρη
| - Όχι, όχι. | Ονομασία | - Όχι, όχι. | Ονομασία |
| 1 | Αμυγδάλιο ράβδου έμβολο | 10 | Μαγνήτης (προαιρετικός) |
| 2 | Ράβδοι έμβολο | 11 | Φορέστε το δαχτυλίδι |
| 3 | Δαχτυλίδι σφραγίδας μπροστινής κάλυψης | 12 | Βάρελο |
| 4 | Κουρέματα | 13 | Πιστόνας |
| 5 | Προσέγγιση | 14 | Σφραγίδα αποθήκευσης |
| 6 | Μαστοριστικό δαχτυλίδι O | 15 | Πυροσβεστική βελόνα |
| 7 | Δαχτυλίδι | 16 | Επιστρέφω. |
| 8 | Πύραυλο στρογγυλοειδούς | 17 | Εξακόσμητη βίδα |
| 9 | Πύργος O-ring με έμβολο | 18 | Προφίλ Bolt |
Συνολική διάσταση
Σχήμα διαστάσεων
| Σημείωση / Σύμβολο | Α | Α1 | Α2 | Β | Γ | D | Ε | F | G | H | Εγώ... | J | Κ | Α | |
| 32 | 142 | 190 | 185 | 16 | 94 | 30 | 33 | 10 | 25 | 22 | 17 | 6 | M10x1.25 | M6 | |
| 40 | 159 | 213 | 207 | 20 | 105 | 35 | 34 | 10 | 29.5 | 24 | 17 | 7 | M12x1.25 | M6 | |
| 50 | 175 | 244 | 233 | 27 | 106 | 40 | 42.5 | 10 | 32 | 32 | 23 | 8 | M16x1.5 | M8 | |
| 63 | 190 | 258 | 247 | 26 | 122 | 45 | 42 | 10 | 36 | 32 | 23 | 8 | M16x1.5 | M8 | |
| 80 | 214 | 301 | 288 | 35 | 127 | 45 | 53 | 10 | 37 | 40 | 26 | 10 | M20x1.5 | M10 | |
| 100 | 229 | 321 | 308 | 40 | 137 | 55 | 52 | 10 | 39 | 40 | 26 | 10 | M20x1.5 | M10 | |
| 125 | 277 | 394 | 378 | 46 | 160 | 60 | 71 | 10 | 43.5 | 54 | 40 | 10 | M27x2 | M12 | |
| Σημείωση / Σύμβολο | Μ | N | Ο | Π | Q | R | S | Τ | Ο | V | W | X | Y | Z | Z1 |
| 32 | 12 | 15 | G1/8 | 5 | 3 | 6.5 | 45 | 32.5 | 12 | 10 | 28 | 4 | 46 | 58.7 | 21 |
| 40 | 12 | 17.5 | G1/4 | 7 | 3 | 7 | 52 | 38 | 16 | 13 | 33 | 4 | 53.7 | 68 | 21 |
| 50 | 12 | 20 | G1/4 | 7 | 3 | 9 | 65 | 46.5 | 20 | 17 | 38 | 4 | 65.8 | 84.5 | 23 |
| 63 | 12 | 22 | G3/8 | 8 | 5 | 9 | 76 | 56.5 | 20 | 17 | 38 | 4 | 79.9 | 99.6 | 23 |
| 80 | 15 | 23 | G3/8 | 10 | 5 | 12 | 94 | 72 | 25 | 22 | 43.5 | 5 | 101.8 | 123.8 | 29 |
| 100 | 15 | 26 | G1/2 | 10 | 5 | 14 | 112 | 89 | 25 | 22 | 47 | 6 | 125.9 | 148.9 | 29 |
| 125 | 20 | 29 | G1/2 | 10 | 5 | 14 | 134 | 110 | 32 | 27 | 53 | 7 | 156.9 | 179.6 | 40.5 |
